THK: Направляющая с перекрестными роликами с системой выравнивания сепаратора VRG
Компания THK начала принимать заказы на VRG, новую направляющую с перекрестными роликами, которая основана на обычных моделях и оснащена механизмом предотвращения смещения сепаратора.
Направляющая с перекрестными роликами VRG представляет собой направляющую линейного перемещения, которая обеспечивает легкое и очень точное скользящее движение за счет подвижных сепараторов, содержащих точные ролики, расположенные ортогонально вдоль V-образных дорожек качения под углом 90° с конечным ходом. Легкий и плавный ход этого продукта был улучшен за счет стабильности, обеспечиваемой запатентованным реечным механизмом, предотвращающим смещение сепаратора.
В системах направляющих с перекрестными роликами с конечным ходом, которые не обеспечивают рециркуляцию тел качения, может возникнуть смещение сепаратора, вызванное вибрациями, инерцией или ударами, возникающими при срабатывании устройства. Несоосность сепаратора значительно изменяет сопротивление скольжению и величину хода, что может привести к отказу машины. VRG оснащен системой выравнивания сепаратора, которая предотвращает такой тип смещения сепаратора, который часто возникает при использовании направляющих с перекрестными роликами. В то же время он обеспечивает плавное и стабильное движение при непрерывных операциях, что помогает увеличить срок службы устройства.
VRG оптимально подходит для использования в таких устройствах, как оборудование для производства полупроводников, оборудование для производства электронных компонентов и оптическое измерительное оборудование. Ожидается также, что этот продукт будет использоваться для более широкого применения, помимо традиционной офисной автоматизации и периферийных устройств.
Это новый продукт, разработанный в ответ на многочисленные потребности клиентов, которыми они поделились с THK. Компания будет продолжать разрабатывать и предлагать продукты, отвечающие потребностям различных областей.
Ознакомиться с каталогом THK VRG

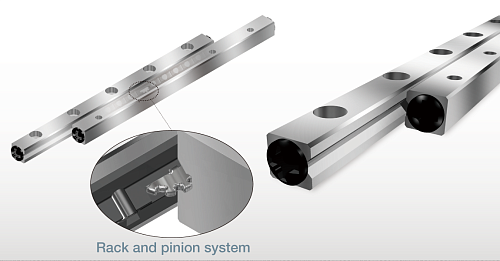

Реечная система выравнивания сепаратора
Запатентованный реечный механизм THK предотвращает смещение сепаратора и обеспечивает стабильное движение.
Легкий, плавный ход
Этот продукт имеет сепараторы, которые содержат точные ролики, расположенные ортогонально и перемещающиеся по V-образным дорожкам качения под углом 90° за конечный ход (без рециркуляции тел качения). Это обеспечивает легкое и плавное движение, что делает продукт оптимальным для ситуаций, когда требуется минутное кормление.
Высокая жесткость и длительный срок службы

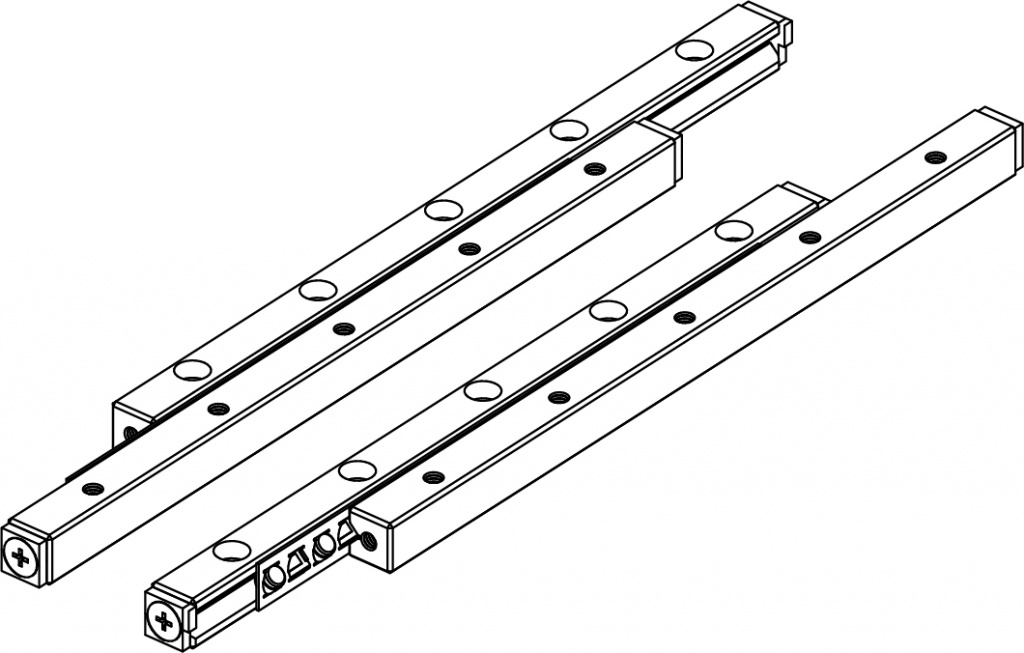

Два блока VRG, установленные параллельно
Взаимозаменяемые монтажные размеры с существующими продуктами VR
Монтажные размеры такие же, как и у текущей поперечно-роликовой направляющей VR.
Направляющая с перекрестными роликами VRG представляет собой направляющую линейного перемещения, которая обеспечивает легкое и очень точное скользящее движение за счет подвижных сепараторов, содержащих точные ролики, расположенные ортогонально вдоль V-образных дорожек качения под углом 90° с конечным ходом. Легкий и плавный ход этого продукта был улучшен за счет стабильности, обеспечиваемой запатентованным реечным механизмом, предотвращающим смещение сепаратора.
В системах направляющих с перекрестными роликами с конечным ходом, которые не обеспечивают рециркуляцию тел качения, может возникнуть смещение сепаратора, вызванное вибрациями, инерцией или ударами, возникающими при срабатывании устройства. Несоосность сепаратора значительно изменяет сопротивление скольжению и величину хода, что может привести к отказу машины. VRG оснащен системой выравнивания сепаратора, которая предотвращает такой тип смещения сепаратора, который часто возникает при использовании направляющих с перекрестными роликами. В то же время он обеспечивает плавное и стабильное движение при непрерывных операциях, что помогает увеличить срок службы устройства.
VRG оптимально подходит для использования в таких устройствах, как оборудование для производства полупроводников, оборудование для производства электронных компонентов и оптическое измерительное оборудование. Ожидается также, что этот продукт будет использоваться для более широкого применения, помимо традиционной офисной автоматизации и периферийных устройств.
Это новый продукт, разработанный в ответ на многочисленные потребности клиентов, которыми они поделились с THK. Компания будет продолжать разрабатывать и предлагать продукты, отвечающие потребностям различных областей.
Ознакомиться с каталогом THK VRG
Особенности
Реечная система выравнивания сепаратора
Запатентованный реечный механизм THK предотвращает смещение сепаратора и обеспечивает стабильное движение.
Легкий, плавный ход
Этот продукт имеет сепараторы, которые содержат точные ролики, расположенные ортогонально и перемещающиеся по V-образным дорожкам качения под углом 90° за конечный ход (без рециркуляции тел качения). Это обеспечивает легкое и плавное движение, что делает продукт оптимальным для ситуаций, когда требуется минутное кормление.
Высокая жесткость и длительный срок службы
Два блока VRG, установленные параллельно
Установка двух параллельных блоков VRG позволяет системе воспринимать нагрузки с четырех направлений. Болт регулировки зазора используется для приложения предварительного натяга к роликам во время установки, что придает этой направляющей линейного перемещения высокую жесткость во время использования. Кроме того, карманы роликов (масляные карманы), сформированные в сепараторах, соприкасаются с поверхностью роликов, обеспечивая превосходное удержание смазки и ограничивая трение между металлическими частями, что обеспечивает длительный срок службы.
Монтажные размеры такие же, как и у текущей поперечно-роликовой направляющей VR.
